Linha técnica · Eletromecânico

Elevador eletromecânico, com ou sem casa de máquinas.

De 300 a 975 kg e até 1,75 m/s. As duas versões usam as mesmas medidas de cabina e caixa; a versão com casa de máquinas pede a sala no alto do prédio.

Pedir orçamento no WhatsApp Ver as medidas

Ou ligue: (11) 4514-2496

kg de carga: 300 a 975
m/s de velocidade máxima: 1,75
mm de poço: 1500
mm de última altura: 4200

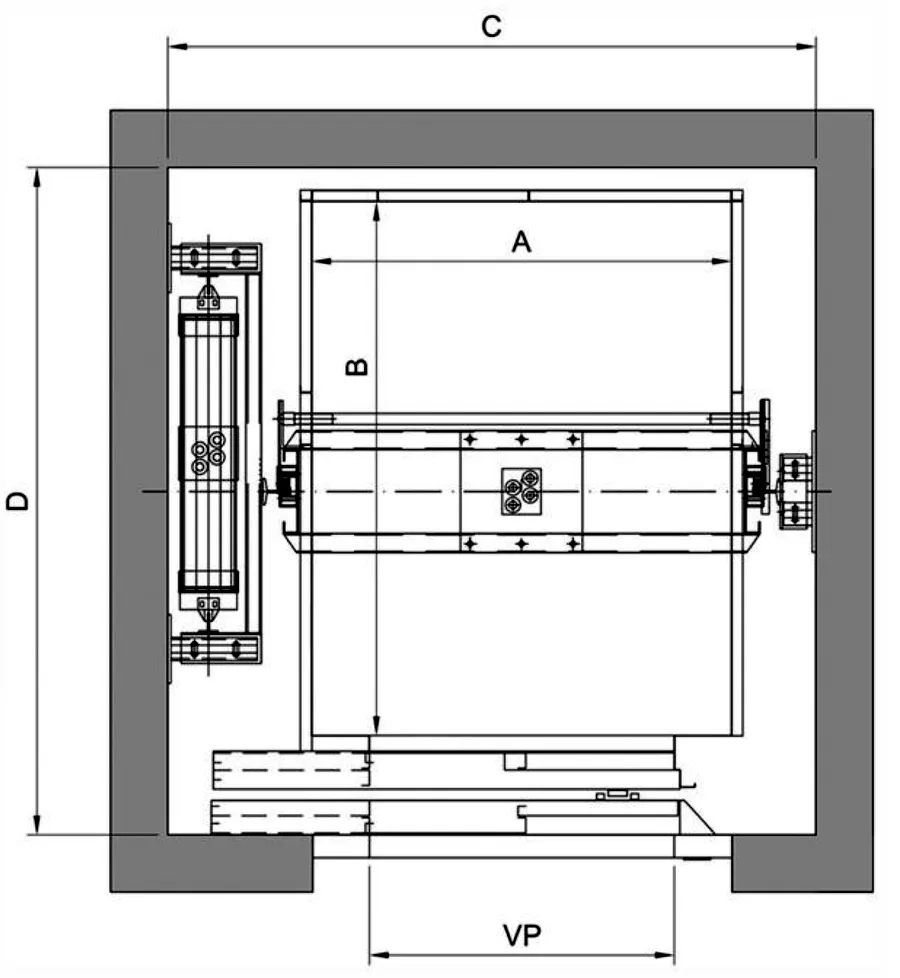

Planta da caixa do elevador eletromecânico com as cotas A, B, C, D e VP — Planta do catálogoA x B cabinaC x D caixaVP vão da porta

Medidas do catálogo

O espaço que a obra precisa reservar.

As cotas do elevador eletromecânico como estão no catálogo da Bat's. Leve para o arquiteto antes de fechar a planta.

Medidas do elevador eletromecânico por carga, em milímetros
Carga	Cabina A x B	Caixa C x D	Porta VP
300 kg4 pessoas	900 x 1000	1500 x 1350	700
450 kg6 pessoas	1000 x 1180	1600 x 1530	800
600 kg8 pessoas · acessível	1100 x 1400	1700 x 1750	800
750 kg10 pessoas	1300 x 1400	1900 x 1750	800
975 kg13 pessoas	1600 x 1400	2200 x 1750	900

300 kg4 pessoas
Cabina A x B
900 x 1000
Caixa C x D
1500 x 1350
Porta VP
700
450 kg6 pessoas
Cabina A x B
1000 x 1180
Caixa C x D
1600 x 1530
Porta VP
800
600 kg8 pessoas · acessível
Cabina A x B
1100 x 1400
Caixa C x D
1700 x 1750
Porta VP
800
750 kg10 pessoas
Cabina A x B
1300 x 1400
Caixa C x D
1900 x 1750
Porta VP
800
975 kg13 pessoas
Cabina A x B
1600 x 1400
Caixa C x D
2200 x 1750
Porta VP
900

Medidas em milímetros, iguais nas versões com e sem casa de máquinas. Poço de 1500 mm e última altura de 4200 mm.

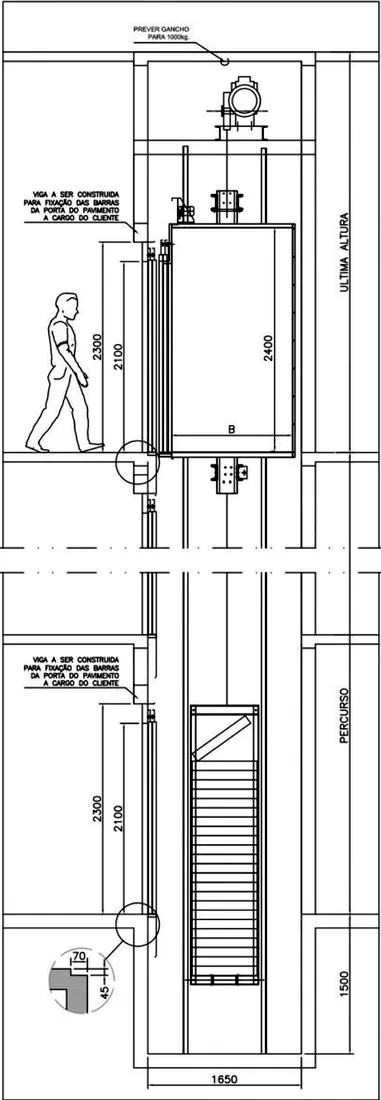

Notas do desenho

O que a obra precisa prever.

O que está escrito no corte e na planta do catálogo, em português de obra. Vale conferir com a engenharia da Bat's antes de concretar.

Gancho para 1000 kg no alto da caixa.
Cabina com 2400 mm de altura.
Viga para fixar as barras da porta de pavimento, a cargo do cliente.
Velocidade de 1 a 1,75 m/s.
Com casa de máquinas: sala de 2000 mm de altura, com alçapão e dois ganchos de 1000 kg.
