Plataforma de acessibilidade
Plataforma hidráulica cabinada de 250 kg, com poço de só 300 mm. Fechada até 2100 mm ou em meia altura, fechada até 1200 mm.
Ou ligue: (11) 4514-2496
- kg de carga
- 250
- cadeirante e acompanhante
- 1 + 1
- m/s de velocidade
- 0,15
- mm de poço
- 300

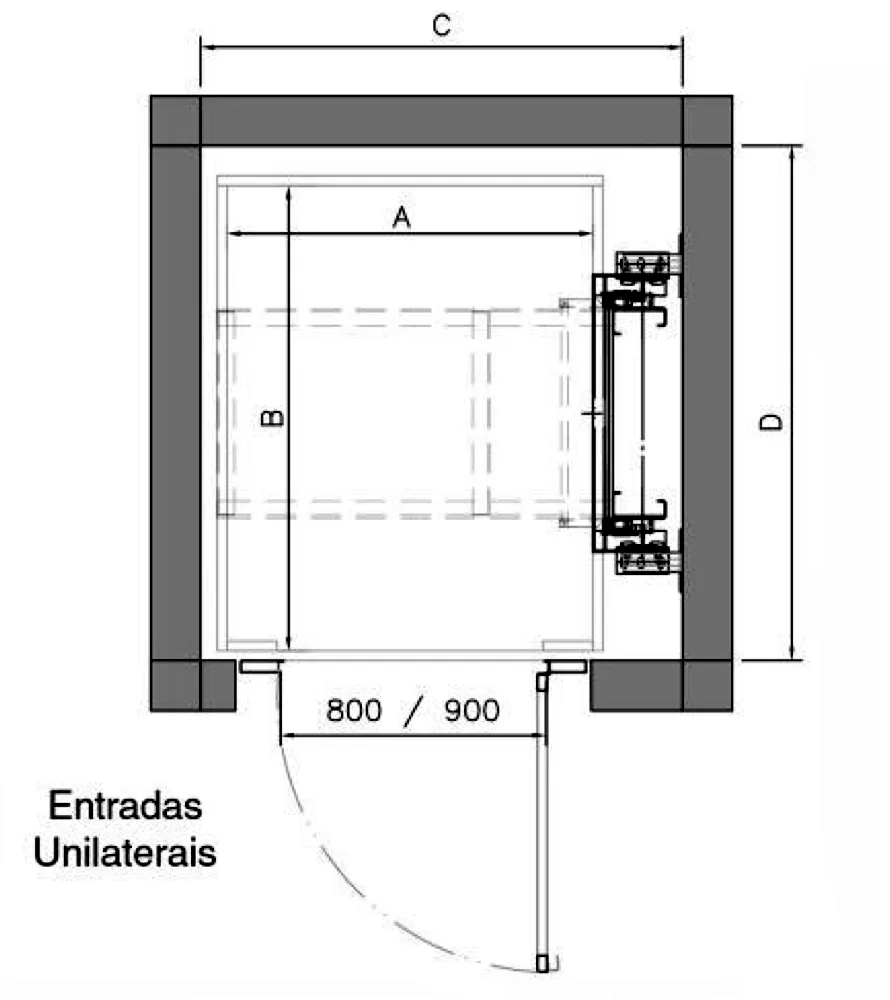

Medidas do catálogo
O espaço que a obra precisa reservar.
As cotas da plataforma de acessibilidade como estão no catálogo da Bat's. Leve para o arquiteto antes de fechar a planta.
Unilateralentra e sai pelo mesmo lado
- Cabina A x B
- 1100 x 1400
- Caixa C x D
- 1480 x 1550
- Porta
- 800 ou 900
Oposta ou adjacentea 180° ou a 90°
- Cabina A x B
- 1100 x 1400
- Caixa C x D
- 1480 x 1520
- Porta
- 800 ou 900
Medidas em milímetros. Medida padrão, sujeita a alteração conforme a obra. Fundo de poço de 300 mm e última altura de 2800 mm.

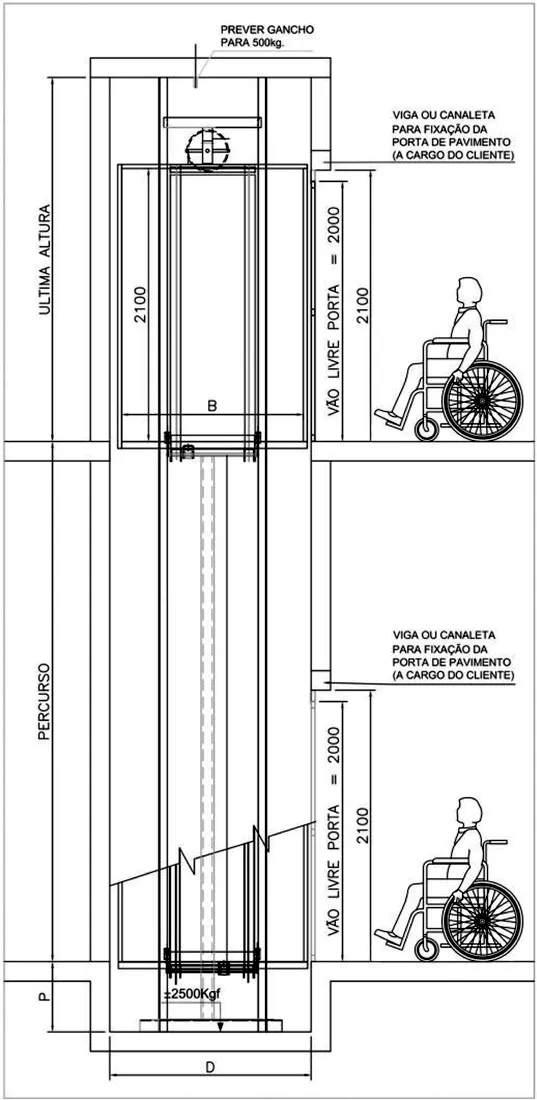

Notas do desenho
O que a obra precisa prever.
O que está escrito no corte e na planta do catálogo, em português de obra. Vale conferir com a engenharia da Bat's antes de concretar.
- Gancho para 500 kg no alto da caixa.
- Viga ou canaleta para fixar a porta de pavimento, a cargo do cliente.
- Vão livre da porta com 2000 mm de altura.
- Fundo de poço de 300 mm e última altura de 2800 mm.
- Duas versões: cabinada fechada até 2100 mm ou meia altura, fechada até 1200 mm.
Catálogos em PDF
Leve os catálogos para a obra.
Os catálogos da plataforma de acessibilidade trazem a planta e o corte com todas as cotas. Baixe e mande para o arquiteto ou para a engenharia do prédio.
2 catálogos em PDF
Projeto de engenheiros e fabricação segundo as normas técnicas da ABNT.
